Микрооконечник для игры в линию версия 2
Это версия имееет выходную мощность около 250мВт, что позволяет подключать к ней кабинет для "ночных" репетиций.

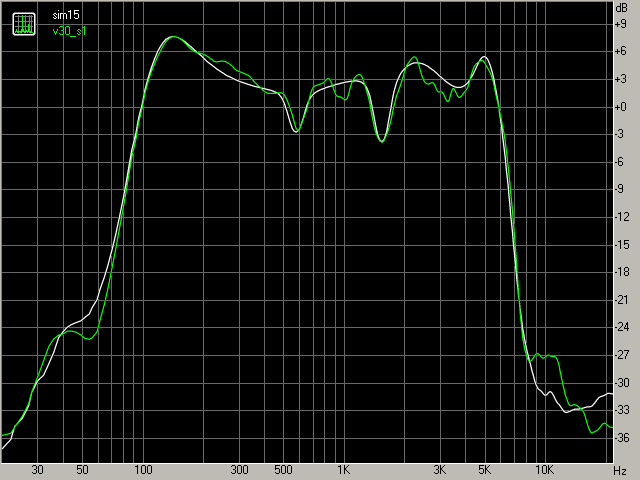

АЧХ
sim15 - микрооконечник->эквивалент динамика->спикосим
v30_s1 - оконечник->кабинет->микрофон

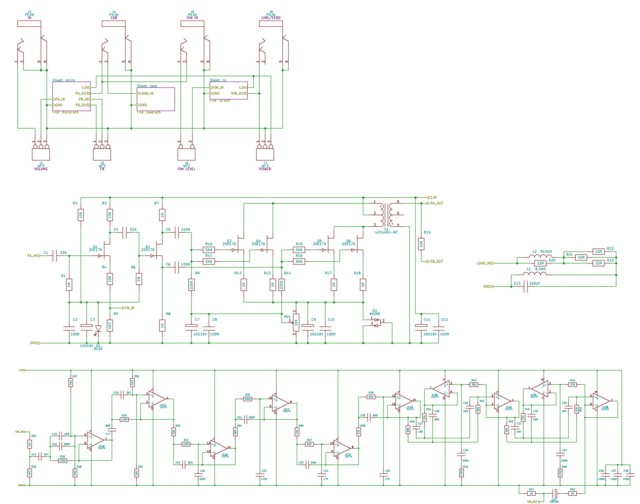

Схема (pdf)

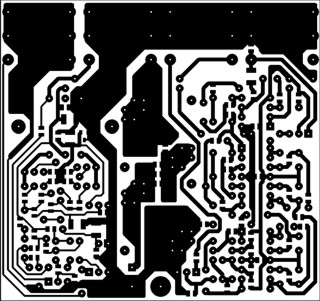

Лут печать (pdf)

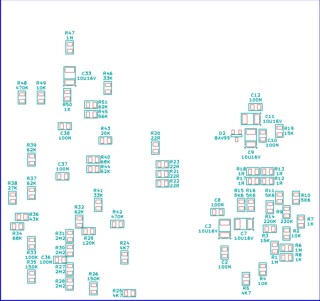

Монтаж верхней стороны (pdf)

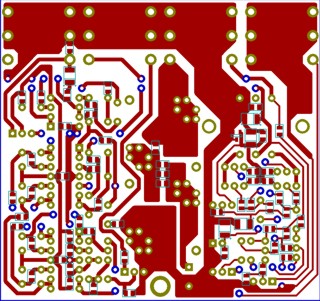

Монтаж нижней стороны (pdf)

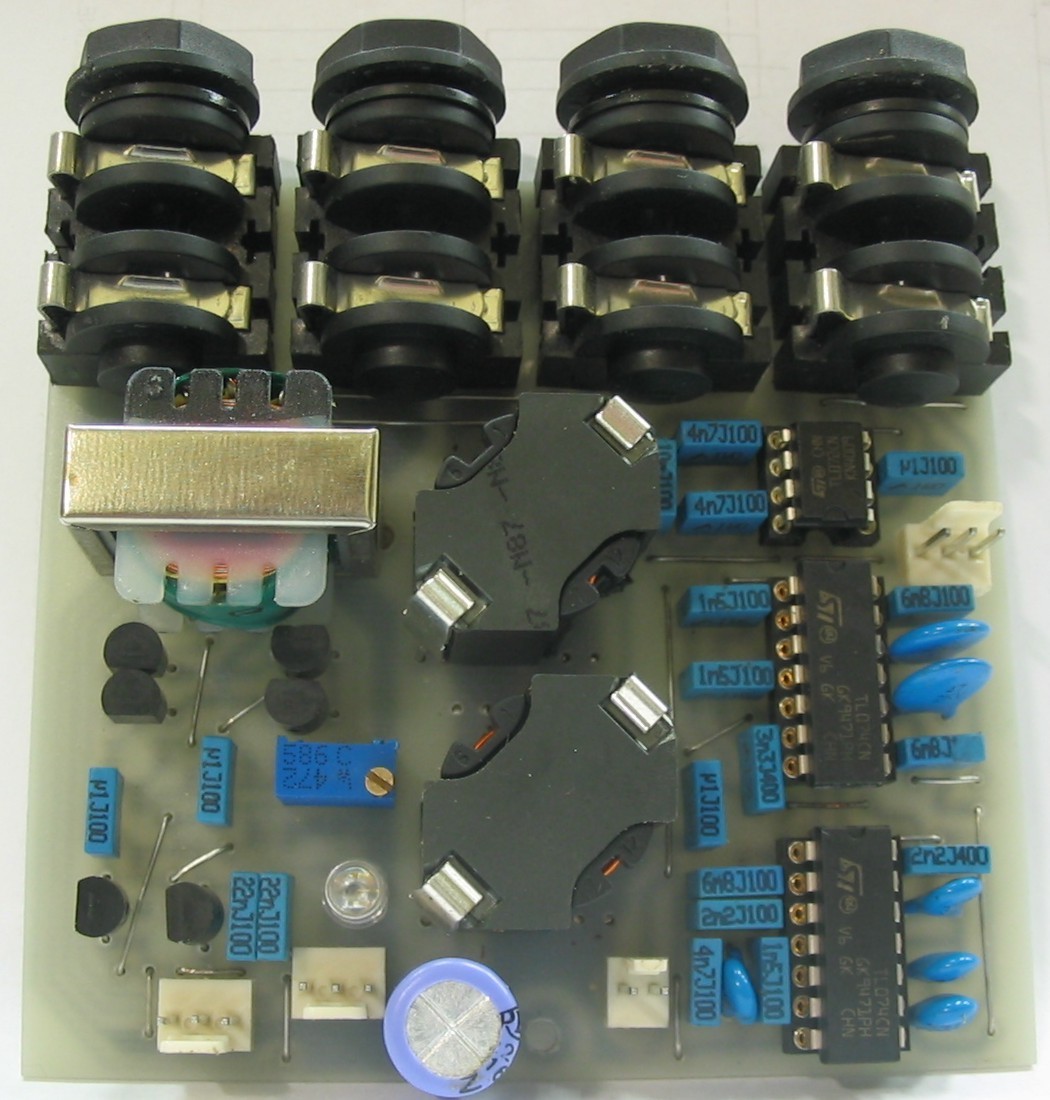

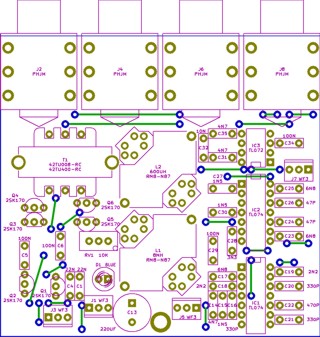

Вид собранной платы
Несколько комментариев к схеме:
Для катушек использованы сердечники Epcos RM8-N87. C13 неполярный электролитичекий конденсатор. Потенциометром RV1 выставляется ток покоя выходных транзисторов 3-4мА на каждый.
К разъему J1 подключается потенциометр Volume, J3 - разъем ООС (возможно использование регулировок "Presence" и "Depth"), J5 - регулировка уроня на входе спикосима, J7 - питание 12В.

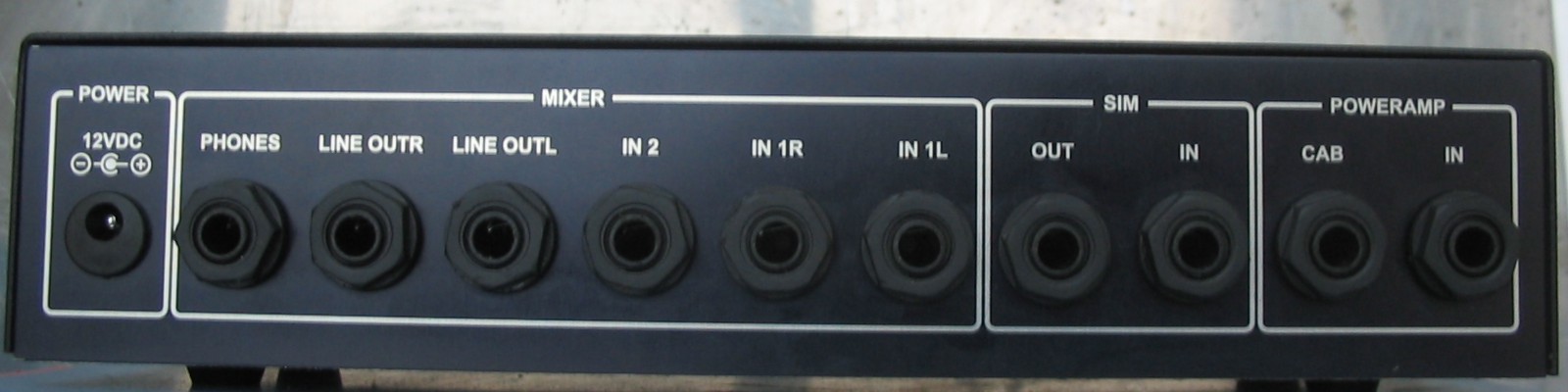

J2 - Вход, J4 - Выход на кабинет, J6 - Вход спикосима для записи с "большого" усилителя параллельно кабинету без использования микрооконечника, J8 - Выход спикосима.

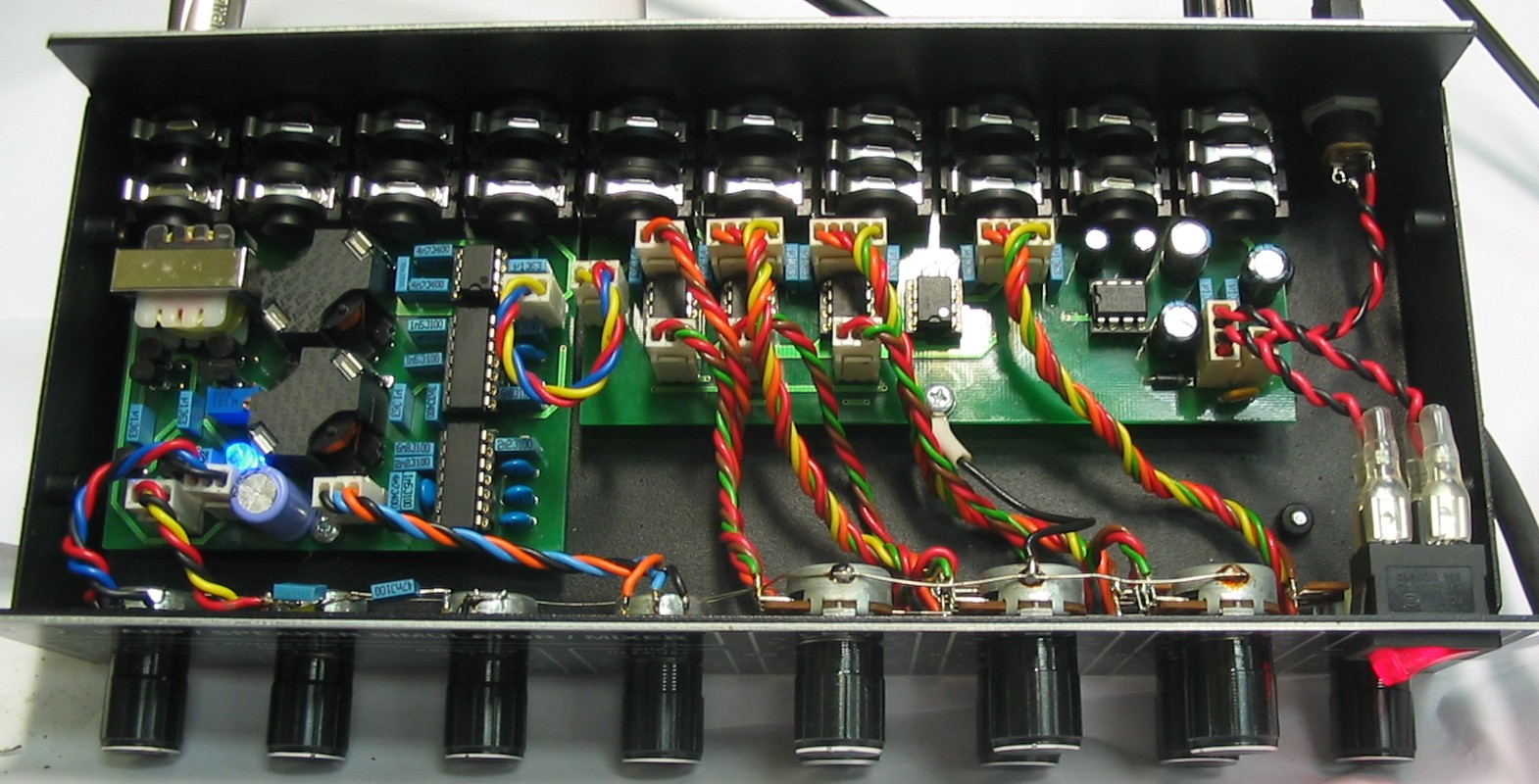

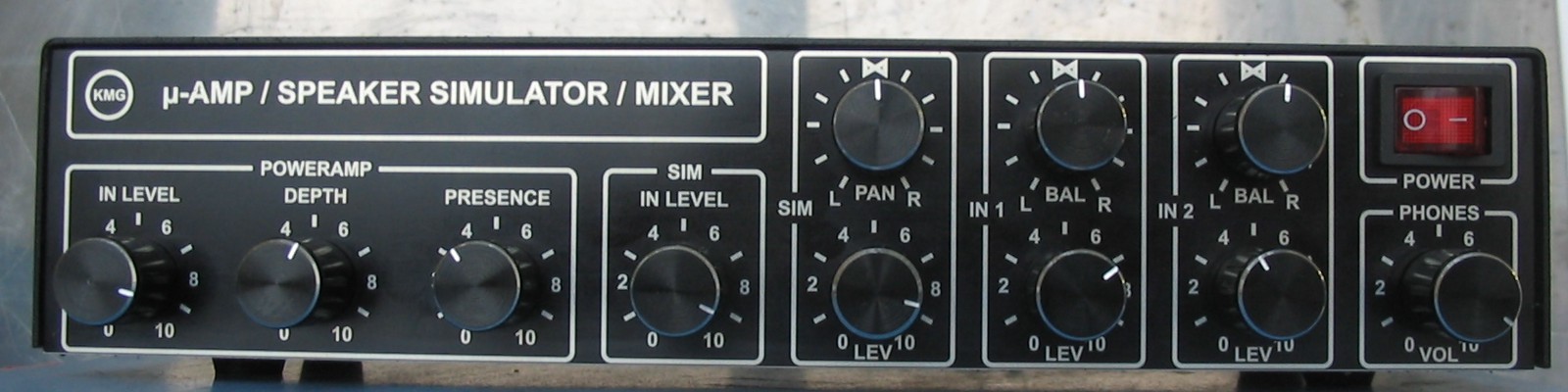

В корпусе с минимикшером и усилителем для наушников
Сэмплы записанные с использованием преампа JCM800:
Сэмпл 1, Запись микрооконечника через кабинет и микрофон
Сэмпл 1, Запись с выхода спикосима
Сэмпл 2, Запись микрооконечника через кабинет и микрофон
Сэмпл 2, Запись с выхода спикосима
Сэмпл 3, Запись микрооконечника через кабинет и микрофон
Сэмпл 3, Запись с выхода спикосима
Сэмпл 4, Запись микрооконечника через кабинет и микрофон
Сэмпл 4, Запись с выхода спикосима
Сэмпл 5, Запись микрооконечника через кабинет и микрофон
Сэмпл 5, Запись с выхода спикосима
Сэмпл, зписанный Константином Долотовым (dks), гитара LP, Преамп УЭНГО-1 (Костина разработка), 1x12 кабинет CELESTION G12M, микрофон Sennheiser E906
Charvel Model 6 Orange Crackle с EMG 85 и Jackson J50BC, Chris Custom Screamer, ENGL Tube Toner e430 в полевой микрооконечник (250 mW), Randall RG75 используется только как кабинет. Тест включает запись микрофоном Shure SM58 с кабинета, запись с выхода микрооконечника параллельно кабинету в линию с последующей обработкой импульсом (Mesa 4x12 V30) и запись с выхода спикерсимулятора.
